| 起源の場所: | シェンゼン 中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | ITX-Z6741D-11 |
| 最小注文数量: | 1 ユニット |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3から10の仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月1千個 |
| CPU: | Intel®Tiger Lake-UP3プロセッサ (1135G7/1145G7,その他) をサポートする | RAM: | DDR4 3200MHz 最大64GB |
|---|---|---|---|
| イーサネット: | 1*ギガビットLAN (選択用のダブルLAN) | ディスプレイ: | LVDS1/EDP1+EDP2+HDMI+VGA出力 |
| Com: | 6*COM | サイズ: | 170 × 170 mm |
| パワー: | DC 12~19V 電源 |
主要な特徴
--- インテル® タイガーレイク-UP3 プロセッサ (1135G7/1145G7 など) をサポートする
--- 2チャネルSO-DIMM,DDR4 3200MHz,最大64GBをサポートする
--- LVDS1/EDP1+EDP2+HDMI+VGA出力をサポートする,4
同期と非同期で表示する
--- 搭載された1*Realtek RTL8111H/8111G ギガビットネットワークカード
(オプションの二重ネットワーク)
--- 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps) をサポートする
--- 7*USB20
--- 6*COM (COM2/3両方向RS485に対応)
--- 1*M.2 M キーはPCIEX2/SATA アダプティブをサポートする; 1*SATAIII0
(Gb/s)
--- 1*M.2Eキー,Wifi6/Bluetoothモジュールの拡張をサポートする.
--- 1*M.2 Bキー,4G/5Gモジュール拡張をサポート (オプション)
--- 1*SIMカードスロット
--- DC12~19V電源 (12Vには7A以上のアダプターが必要です)
--- サイズ: 170*170mm ITX マザーボード
仕様
| CPU |
インテル® タイガーレイク-UP3 プロセッサ (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| チップセット | インテル® SOC |
| ディスプレイチップ | インテル® アイリス® Xeグラフィック |
| 出力表示 | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| マルチディスプレイ | 4つのスクリーンでアシンクロン表示をサポート |
| USB ポート | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 20 |
| 記憶力 | 2 × SO-DIMM スロット,DDR4 3200MHz,最大 32GB をサポートする |
| 音 の 影響 | ALC897 搭載オーディオ・デコードコントローラ 独立電源増幅器 NS4251 (3W @ 4Ω MAX) |
| ネットワークカード | 搭載1 × リアルテック RTL8111H/8111G ギガビットイーサネット (デュアルネットワークオプション) |
| 保存 | 2 × M.2 Mキー,PCIe x2/SATA アダプティブに対応 1 × SATA III (6.0 Gb/s) |
| 拡張スロット | 1 × M.2 Eキー,Wi-Fi 6/Bluetoothモジュール拡張をサポート 1 × M.2 Bキー,4G/5Gモジュール拡張をサポート 1 × SIMカードスロット |
| COM ポート | IT8786E-I制御装置 |

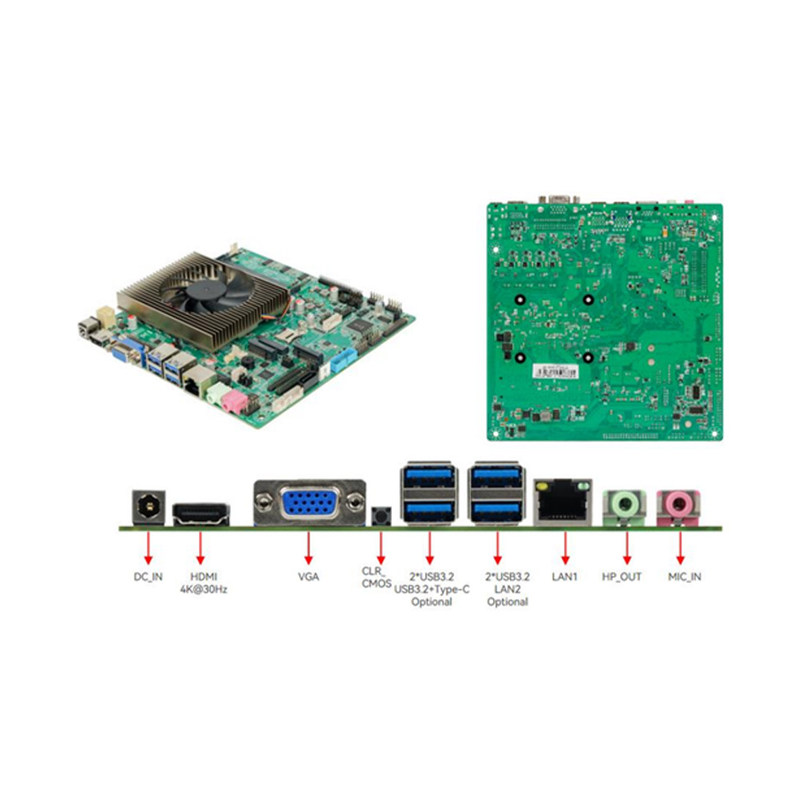

| 後部 I/O インターフェース | 1*DC_IN |
| 1*HDMI | |
| 1*VGA | |
| 1*CLR_CMOS ボタン | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (1)LAN/C型 選択可能) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
内部 I / O コネクタ |
1*F_AUDIOピン,1*スピーカーピン |
| 1*INVERTピン | |
| 2*EDPピンは,1*LVDSピン | |
| 1*BKCLピン | |
| 1*SATAピン1*SATA_PWRピン | |
| 1*F_USB1 (拡張可能)*USB3.2 Gen1) | |
| 3*F_USB2.0 (最大5個まで拡張可能)*USB2.0) | |
| 1*LPTピン | |
| 1*JPS2ピン | |
| 1*GPIOピン | |
| 1*TPMピン | |
| 1*F_PANELピン | |
| 6*COMピン | |
| 1CFANピン1SFANピン | |
| 1JHDMIピン1JVGAピン | |
| 1*ATX_INソケット | |
| BIOS | AMI BIOS |
| 電源 | DC 4PIN ATX 12~19V 電源入力 |
| 冷却システム | 新しいCPU・ラジエーターが含まれています |
| 労働環境 | 温度: -15~60°C 0%~95%湿度,凝縮しない |
| サイズ | 170*170mm ITX マザーボード |
サポートプロセッサモデル:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
