| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | ITX-P6642D-WSK |
| 最小注文数量: | 1台 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3～10営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 1000 単位 |
| CPU: | Intel® Core™のwhiskey湖i3 i5 i7 | 羊: | 64GBまでの2*DDR4 2133/2400MHz |
|---|---|---|---|
| イーサネット: | 2*ギガビットLAN | 画面: | LVDS+VGA+HDMI 3 画面同期または非同期表示 |
| COM: | 6*COM （4*RS-232、2*RS422/485） | サイズ: | 170×170mm |
| 力: | DC12V電源 | ||
| ハイライト: | I5-8265U ミニ Itx マザーボード、ミニ Itx マザーボード 2LAN,Mini Itx Motherboard 2LAN |
||

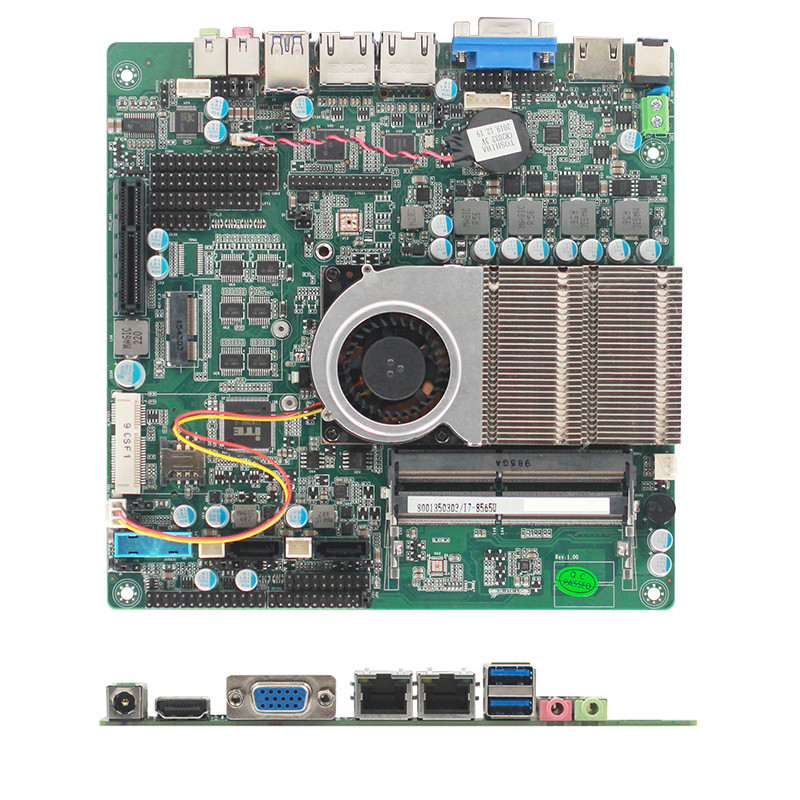

Whiskey Lake 8th Core i5-8265U マザーボード 4kディスプレイ 産業用 itx マザーボード 2LAN対応 タッチパネル
知らせ：
お問い合わせの際は、次のモデルを選択できます。
型番 ITX-P6642D-WSK-I3
8番目Whisky Lake-U Intel® Core™ i3-8145U デュアル コア 4 スレッド 2.1~3.9 Ghz プロセッサ
型番 ITX-P6642D-WSK-I5
8番目Whisky Lake-U Intel® Core™ i5-8265U クアッド コア 8 スレッド 1.6~3.9Ghz プロセッサ
型番 ITX-P6642D-WSK-I7
8番目Whiskey Lake-U Intel® Core™ i7-8565U クアッド コア 8 スレッド 1.8~4.6Ghz プロセッサ
型番 ITX-P6642D-WSK-4205U
Intel® Celeron® プロセッサー 4205U デュアルコア 2 スレッド 1.8Ghz
8th Core / i3-8145U i5-8265U / i7-8565U マザーボード 4k ディスプレイ インダストリアル itx Whiskey Lake マザーボード 2LAN 対応タッチパネル
主な機能
統合 8番目Whiskey Lake-U Intel® Core™ i3 / i5 / i7 / Celeron 4205U プロセッサ
デュアルチャネル DDR4 2133/2400MHz を最大 64GB までサポート
統合インテル® UHD グラフィックス 620
LVDS + VGA、LVDS+HDMI、HDMI+VGA 同期または非同期ディスプレイをサポート
LVDS/EDP+VGA+HDMI をサポート 3 画面同期または非同期表示
4*RS-232、2*RS422/485
2*ギガビットLAN
6*USB2.0
4*USB3.1
2 * SATAIII インターフェイス
オンボード SSD 32 / 64 / 128G
1 * M-SATA スコケット
タッチパネル対応 4wire 5wire 8wire(オプション)
ミニITX 170×170mm
シングル入力DC12V電源
仕様
| プロセッサー | CPU |
型番 ITX-P6642D-WSK-I3 8番目Whisky Lake-U Intel® Core™ i3-8145U デュアル コア 4 スレッド 2.1~3.9 Ghz プロセッサ
型番 ITX-P6642D-WSK-I5 8番目Whisky Lake-U Intel® Core™ i5-8265U クアッド コア 8 スレッド 1.6~3.9Ghz プロセッサ
型番 ITX-P6642D-WSK-I7 8番目Whiskey Lake-U Intel® Core™ i7-8565U クアッド コア 8 スレッド 1.8~4.6Ghz プロセッサ
型番 ITX-P6642D-WSK-4205U Intel® Celeron® プロセッサー 4205U デュアルコア 2 スレッド 1.8Ghz |
| CPUパッケージ | BGA | |
| チップセット | Intel® Whisky Lake-U シリアル SOC | |
| BIOS | EFI BIOS | |
| RAM | 技術アーキテクチャ | デュアルチャネル DDR4 2133/2400MHz |
| ソケット | 2*DDR4 SO-DIMM RAM ソケット、最大サポート 64GB | |
| ビデオ | グラフィックス コントローラー | インテル UHD 620 グラフィックス (I3-8145U グラフィックス カード); グラフィックス カードのモデルは CPU に関連しています |
| デュアル LVDS および EDP | デュアル チャネル 24 ビット出力、最大解像度サポート 1920 * 1200、EDP 最大解像度サポート 4096*2304 (LVDS および EDP ディスプレイ オプション) をサポート | |
| VGA | VGA 最大解像度のサポート 2048x1536 | |
| HDMI | HDMI 最大解像度サポート 4096*2304@30Hz | |
| デュアルディスプレイ | LVDS/EDP+VGA、LVDS/EDP+HDMI、HDMI+VGA 同期または非同期表示 | |
| 3 つのディスプレイ | LVDS/EDP+VGA+HDMI 同期または非同期表示 | |
| I/O バックパネル | ポート |
1*DC 1*VGA 1*HDMI 2*LAN 2*USB3.1 1 *ラインアウト 1*マイク |
| インターネット | コントローラ | 2*Intel I211 LAN カード (I/O インターフェイスが 4 USB の場合、Intel I211AT ネットワーク カードは 1 つだけです) |
| オーディオ | コントローラ | Realtek HD ALC662 オーディオ デコーディング (左右チャンネル + マイク) |
| スーパーI/O | コントローラ | IT8786E |
| ハードウェア コントローラ | ウォッチドッグタイマー | 0 ～ 255 秒、ウォッチドッグ ルーチンを提供 |
| クーラー | アルミファンヒーター（自動・手動風速調整対応） | |
| 入出力ポート | USB |
4*USB3.1 (USB3.1 GEN2 下位互換)、Celeron Pentium プロセッサを使用する場合、USB は GEN1 にのみ到達できます 6 USB2.0 |
| シリアルポート | 4*RS-232、2*RS422/485 (6*RS232 または 5*RS232 および 1*RS422/RS485 を選択できます)、RS485 は自動フロー制御をサポートします | |
| PS/2 | 1*PS/2 ピンヘッダー (PS/2 キーボードマウスをサポート) | |
| タッチパネル | サポート タッチ スクリーン (4wire 5wire 8wire、タッチ スクリーンが使用可能な場合、USB89 ピン ヘッダーのみを使用できます) | |
| GPIO | 8 ビット、ルーチンを提供、自由に定義された入出力、3.3V@24mA レベル | |
| 拡張バス | ミニ PCle | 1*Mini-PCIe ソケット、PCIe および USB デバイスをサポート (USB89 ピンヘッダが利用可能な場合、USB プロトコルをサポートするモジュールのみ) |
| 保管所 | SATA | 2*標準 SATAIII ポート、最大転送速度 6Gb/s (SATA1 と MSATA は 2 つのうちの 1 つを選択し、SATA2 とオンボード SSD は 2 つのうちの 1 つを選択) |
| M-SATA | 1*M-SATA Scoket、SANDISK プロトコルをサポート、最大転送速度 6gb/s (SATA1 は 2 つのうちの 1 つを選択) | |
| オンボード SSD | オンボード SSD 32G/64G/128G (オンボード SSD および SATA2 は 2 つのうちの 1 つを選択) | |
| 電源 | 電源 | 単一入力 DC 電源、DC12V、+/-5% |
| 作業環境 | 作業温度 | -20℃～+60℃ |
| 作業温度 | -40℃ ~ +85℃ | |
| 作業湿度 | 0% ~ 90% (結露なきこと) | |
| 保管湿度 | 0% ~ 90% (結露なきこと) | |
| 測定 | サイズ | 170×170mm |
| 重さ | 0.5キロ |
