| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | ITX-P6642D-KB |
| 最小注文数量: | 1台 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3～10営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 1000 単位 |
| CPU: | Intel® Kaby湖第7 GEN i3 i5 i7 | 羊: | 2*DDR4 2133mhz SODIMM 260のソケット |
|---|---|---|---|
| イーサネット: | 2*ギガビットLAN | 画面: | LVDS+VGA+HDMI 3 画面同期または非同期表示 |
| COM: | 6*コム | サイズ: | 170×170mm |
| 力: | DC12V電源 | ||
| ハイライト: | 6 COM 薄型 Itx マザーボード、薄型 Itx マザーボード I7、自動販売機用 I5 マザーボード,Thin Itx Motherboard I7,I5 Motherboard For Vending Machine |
||

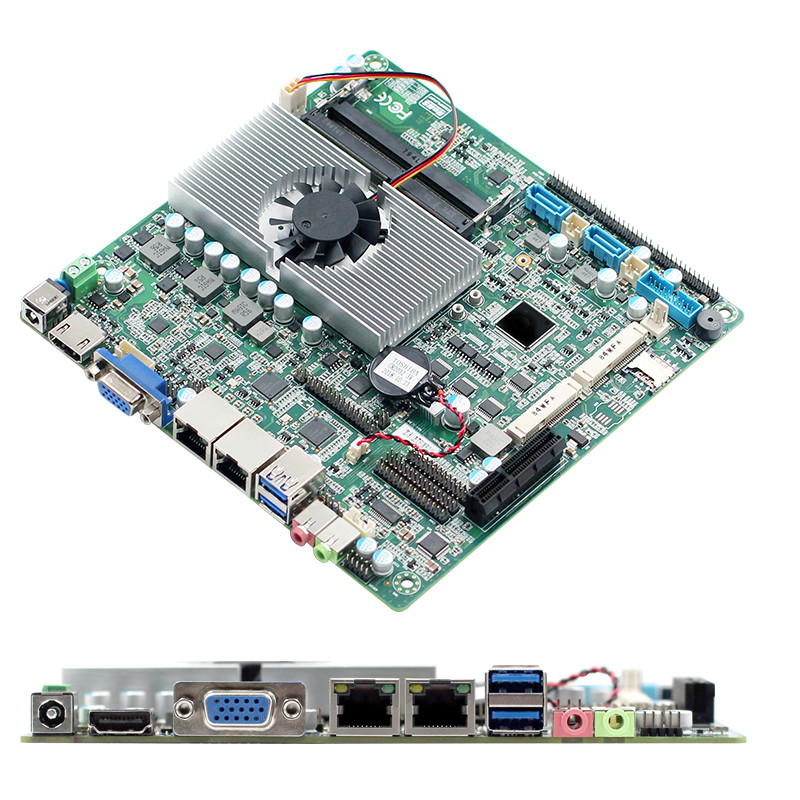

Mini-ITX Intel® Kaby Lake 第 7 世代 i3 i5 i7 Thin itx 産業用マザーボード 2 ギガビット LAN 6 COM
主な機能
統合インテル® Kaby Lake i5-7200U デュアルコア 4 スレッド 2.5Ghz プロセッサー
2*DDR4 2133mhz SODIMM 260 ソケット
統合インテル® HD グラフィックス 620
LVDS + VGA、LVDS+HDMI、HDMI+VGA 同期または非同期ディスプレイをサポート
LVDS+VGA+HDMI 3 画面同期または非同期表示をサポート
6*コム
2*ギガビットLAN
6*USB2.0
4*USB3.0
2 * SATA3.0
1 * SATAIII インターフェイス
オンボード SSD 16 / 32 / 64 / 128G
1 * ミニ PCIe M-SATA スコケット
タッチパネル対応 4wire 5wire 8wire(オプション)
ミニITX 170×170mm
DC12V電源
仕様
| プロセッサ | CPU |
統合インテル® Kaby Lake i5-7200U デュアルコア 4 スレッド 2.5Ghz プロセッサー 最大ターボ周波数 3.1Ghz オプションのインテル® Celeron® プロセッサー 3865U オプションのインテル® Kaby Lake i3-7100U を統合 オプションのインテル® Kaby Lake i7-7500U を統合
|
| CPUパッケージ | BGA | |
| チップセット | Intel® Kaby lake RU シリアル SOC | |
| BIOS | EFI BIOS | |
| メモリー | 技術アーキテクチャ | デュアルチャネル DDR4 2133Mhz |
| ソケット | 2 *DDR4 SODIMM 260 ソケット | |
| ビデオ | グラフィックス コントローラー | Intel HD グラフィックス 620 (I3-7100UGraphics カード);グラフィックカードのモデルはCPUに関連しています |
| デュアル LVDS および EDP |
デュアル チャネル 24 ビット出力、最大解像度のサポート 1920 * 1200 をサポート EDP の最大解像度のサポート 4096*2304 (いずれかまたは両方) |
|
| VGA | VGA 最大解像度のサポート 2048x1536 | |
| HDMI |
HDMI1.4 最大解像度サポート 4096*2304@30HZ 4kディスプレイをサポート |
|
| デュアルディスプレイ | LVDS + VGA、LVDS+HDMI、HDMI+VGA 同期または非同期表示 | |
| 3 つのディスプレイ | LVDS+VGA+HDMI 3 パネルをサポート 同期または非同期ディスプレイ | |
| I/O バックパネル | ポート | 1*VGA、1*HDMI、2*LAN、2*USB3.0 1*MIC-OUT/LINE-OUT 1*DC |
| インターネット | コントローラ | 2*Intel I211AT (I/O インターフェイスが 4 USB の場合、Intel I211AT ネットワーク カードは 1 つだけです。) |
| オーディオ | コントローラ | Raychem HD ALC662 オーディオ デコーディング (左右チャンネル + マイク) |
| スーパーI/O | コントローラ | ITE8786E |
| ハードウェア コントローラ | ウォッチドッグタイマー | 0 ～ 255 秒、ウォッチドッグ ルーチンを提供 |
| クーラー | アルミファンヒーター（自動・手動風速調整対応） | |
| 入出力ポート | USB |
4 * USB2.0 / 1.1と互換性のあるUSB3.0 6*USB2.0、最大サポート+5V/1.5A (Mini-Pcie2 および Mi-Pcie1、USB プロトコル モジュールが利用可能な場合、4 つの USB2.0 があります) |
| コム | 4*RS-232、2*RS422/485 オプション、RS485 は自動フロー制御をサポート (オプションは 6 RS232 または 1 RS485/RS422、5 RS232) | |
| PS/2 | 1 * PS/2 ピン インターフェイス | |
| タッチパネル | タッチパネル対応 4wire 5wire 8wire(オプション) | |
| GPIO | 8 ビット、ルーチンを提供、自由に定義された入出力、3.3V@24mA レベル | |
| 拡張バス | ミニ PCle | 2*Mini-PCIe ソケット、PCIe および USBDevice をサポート (USB89 ピンヘッダーが利用可能な場合、PCIE プロトコルをサポートするモジュールのみ) |
| 保管所 | SATA | 最大転送速度 6Gb/s の 1 つの標準 SATAIII インターフェイス |
| オンボード SSD | オンボード SSD 16/32/64/128G (SATA2 およびオプションのオンボード SSD) | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket、SANDISK プロトコルをサポート、最大転送速度 6gb/s (オプションの M-SATA および SATA1 インターフェイス) | |
| 電源 | パワータイプ | DC12V電源 |
| 作業環境 | 作業温度 | -20℃～+60℃ |
| 保管温度 | -40℃ ~ +85℃ | |
| 動作湿度 | 0% ～ 90% (結露なきこと) | |
| 保管湿度 | 0% ～ 90% (結露なきこと) | |
| フォームファクタ | サイズ | 170×170mm |
| 重さ | 0.5キロ |
