| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | ITX-P6522ELV-BRS |
| 最小注文数量: | 1台 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3～10営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 1000 単位 |
| CPU: | Celeron®プロセッサN3710のクォードは4糸1.6Ghzプロセッサの芯を取る | 羊: | 統合された2GB \ 4GB DDR3 （デフォルト4GB） |
|---|---|---|---|
| イーサネット: | 2*ギガビットLAN | 画面: | LVDS+VGA+HDMI 3スクリーンの同期か非同期表示 |
| COM: | 4*RS232、2*RS422/RS485 | サイズ: | 170×170mm |
| 力: | DC12V電源 | ||
| ハイライト: | ファンレス Mini Itx マザーボード,4GB Mini Itx マザーボード,DDR3 mini itx 12v マザーボード |
||

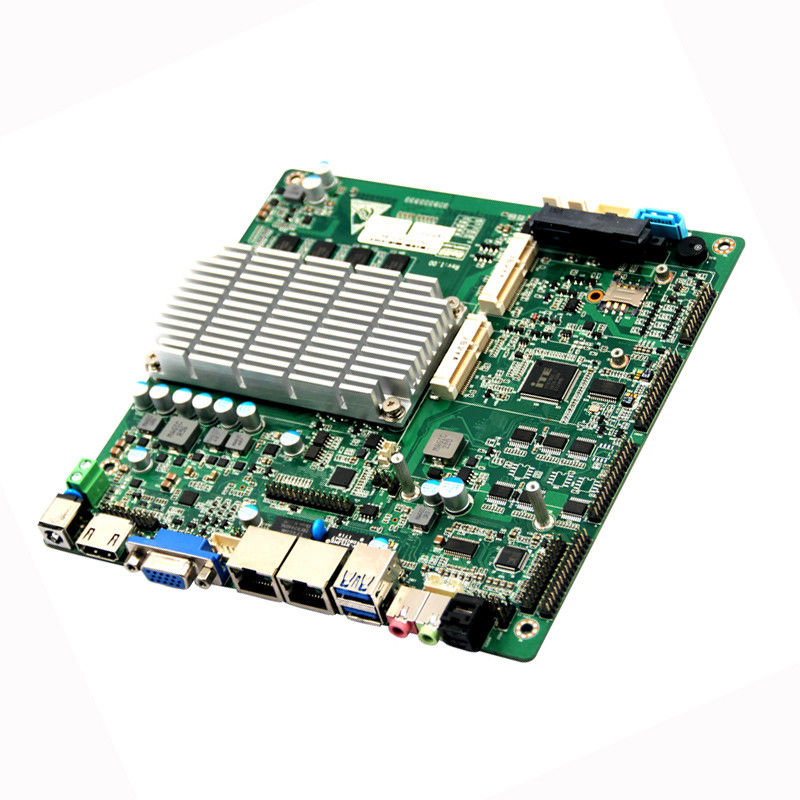

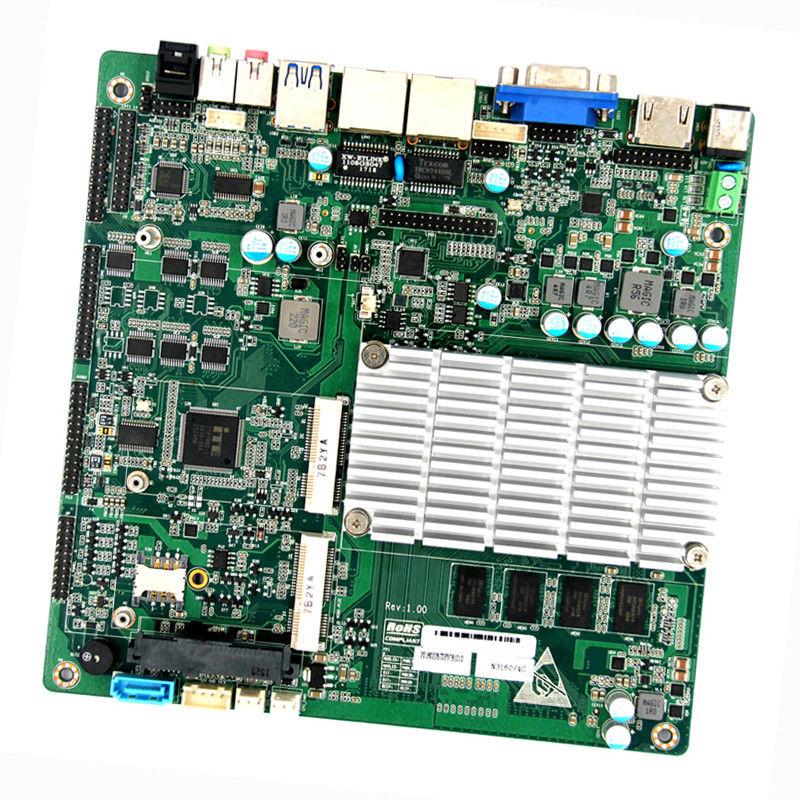

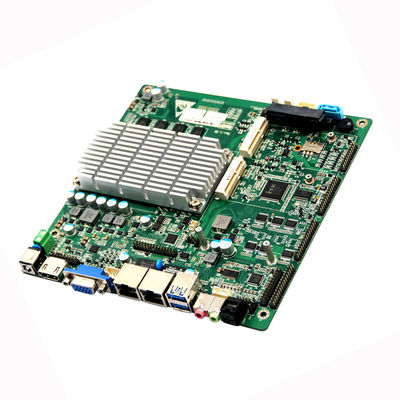

クアッド コア Intel® N3710 ミニ itx ファンレス マザーボード オンボード 4GB DDR3 6COM 2LAN DC12V
知らせ：
お問い合わせの際に、次のモデルのいずれかを選択できます
ITX-P6522ELV-BRS-N3160 統合 Celeron® プロセッサ N3160 クアッド コア 4 スレッド 1.6~2.24Ghz プロセッサ
ITX-P6522ELV-BRS-N3710 統合 Celeron® プロセッサ N3710 クアッド コア 4 スレッド 1.6~2.56Ghz プロセッサ
クアッド コア Intel® N3710 ミニ itx マザーボード オンボード 4GB DDR3 6COM 2LAN DC12V
主な機能
統合インテル® Pentium® プロセッサー Braswell N3710 クアッド コア 4 スレッド 1.6Ghz
シングルチャンネル DDR3 1066/1333MHz をサポート
統合 2GB4GB DDR3 (デフォルト 4GB)
統合された Intel® HD グラフィックス
デュアルチャネル 24 ビット LVDS / eDP をサポート
VGA+HDMI、VGA+LVDS、LVDS+HDMI、同期または非同期デュアルディスプレイをサポート
LVDS+VGA+HDMI 3 画面をサポート 同期または非同期表示
4*RS232、2*RS422/RS485
2*ギガビットLAN
5*USB2.0、2*USB3.0
1 * SATAIII インターフェイス
1 * M-SATA スコケット
1 * NGFF スコケット
ミニITX 170×170mm
シングル入力DC12V電源
仕様
| プロセッサ | CPU |
統合インテル® Pentium® プロセッサー Braswell N3710 クアッド コア 4 スレッド 1.6Ghz バースト周波数 2.56Ghz |
| CPUパッケージ | BGA | |
| チップセット | Intel Braswell シングル チップ | |
| BIOS | EFI BIOS | |
| 羊 | 技術フレームワーク | 信号チャンネル DDR3 1066/1333MHz |
| 容量 | オンボード 2GB4GB DDR3 | |
| スロット | 1x RAM スロット、最大 8GB RAM | |
| ビデオ | グラフィックコントローラー | インテル HD グラフィックス |
| デュアル LVDS および EDP |
デュアル チャネル 24 ビット LVDS、最大解像度:1920×1200 EDP 解像度最大: 4096*2160 (LVDS と EDP のいずれかを選択) |
|
| VGA | 解像度最大 2048x1536 | |
| HDMI | 解像度最大 4096*2160 | |
| ダブルディスプレイのサポート | VGA+HDMI、VGA+LVDS、LVDS+HDMI、同期または非同期ディスプレイ | |
| 3 つのディスプレイのサポート | LVDS+VGA+HDMI 同期または非同期表示 | |

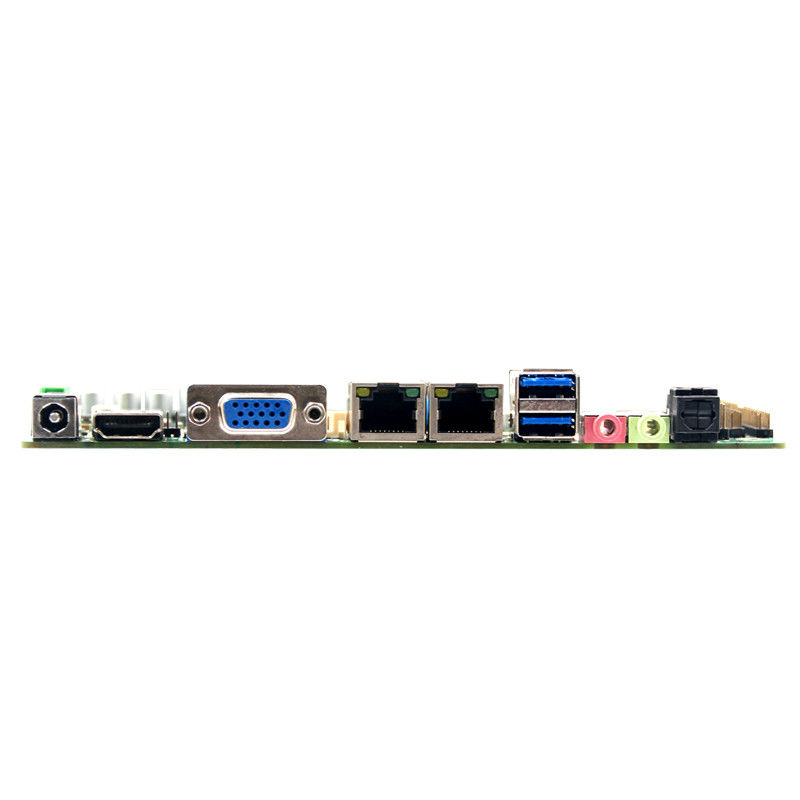

| I/O パネル | I/O ポート | 1*VGA 1*HDMI 2*USB3.0 2*RJ45 LAN 1*LINE OUT 1*MIC IN |
| 通信網 | コントローラ | 2*RTL8111E1000M LAN、RJ45 スロット (I/O インターフェイスが 4 USB の場合、ネットワーク カードは 1) |
| オーディオ | コントローラ | Realtek HD ALC662 オーディオ ((ライン入力、ライン出力、マイク) |
| スーパーI/O | コントローラ | IT8786E |
| ハードウェア監視 | ウォッチドッグタイマー | 0 ～ 255 秒、サンプルコードはオプション |
| クーラー | ファン付きアルミ合金製ヒートシンク（ファンレス） | |
| 入出力インターフェース | USB |
5*USB2.0 2*USB3.0 最大サポート +5V/1A |
| COM | 6*RS-232、オプション 4*RS232、2*RS422/RS485 | |
| PS/2 | 1 * PS/2 拡張ヘッダー | |
| GPIO | 8bit、サンプルコード、自由定義入力または出力、3.3V@24mA | |
| 拡張バス | ミニ PCle | 1*Mini-PCIe スロット、PCIE および USB デバイスをサポート |
| 保管所 | SATA | 1*SATAIII スロット、最大転送速度 6Gb/s (SATA_HDD スロットを選択) |
| M-SATA | 1*M-SATA Scoket、SANDISK プロトコルをサポート、最大転送速度 6gb/s | |
| SATA_HDD | 1*SATA_HDD ソケット (SATA ソケット付き 1 つを選択) | |
| NGFF | 1 * NGFF スコケット (WIFI および 3G/4G モジュールをサポート) | |
| 電源 | パワータイプ | DC12V |
| 消費電力 | 20W | |
| 作業環境 | 作業温度 | -20℃～+60℃ |
| 保管温度 | -40℃ ~ +85℃ | |
| 動作湿度 | 相対湿度 0% ～ 90%、結露なきこと | |
| 保管湿度 | 相対湿度 0% ～ 90%、結露なきこと | |
| サポートシステム | OS | Windows10 Linux |
| 物理的寸法 | サイズ | 170×170mm |
| 北西 | 0.5キロ |
