| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | ITX-P6522D-5TH |
| 最小注文数量: | 1台 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3～10営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 1000 単位 |
| CPU: | インテル® Broadwell i3-5005U i5-5200U i7-5500U | 羊: | オンボード 2GB/4GB RAM |
|---|---|---|---|
| イーサネット: | 2*ギガビットLAN | 画面: | LVDS+VGA+HDMI 3 画面同期または非同期表示 |
| COM: | 6*コム | サイズ: | 170×170mm |
| 力: | DC12V電源 | ||
| ハイライト: | デュアル ギガビット イーサネット マザーボード 6Com、デュアル ギガビット イーサネット マザーボード 2Lan、4GB デュアル イーサネット マザーボード,Dual Gigabit Ethernet Motherboard 2Lan,4GB dual ethernet motherboard |
||

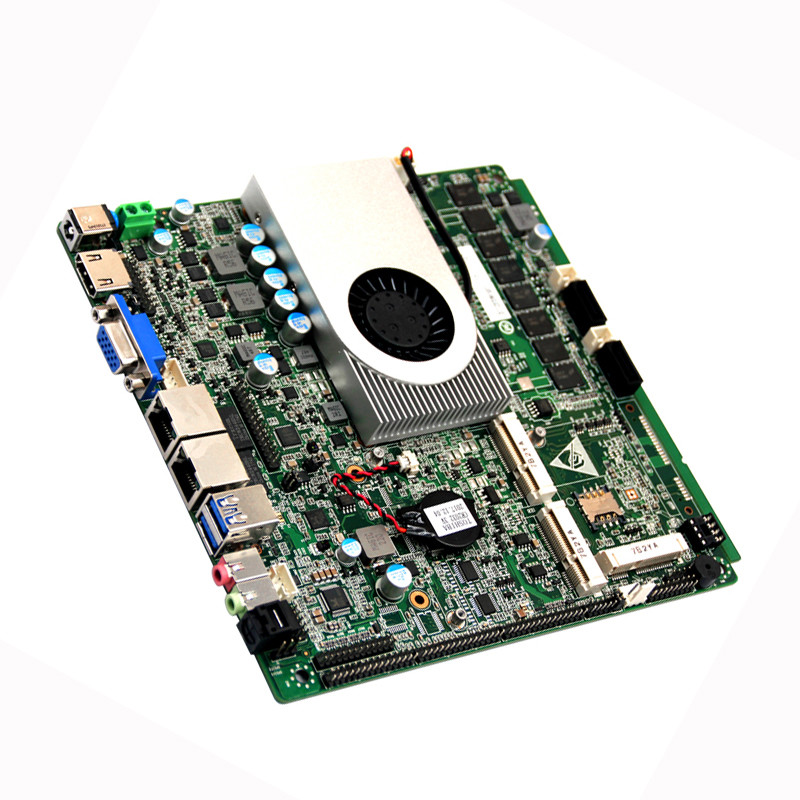

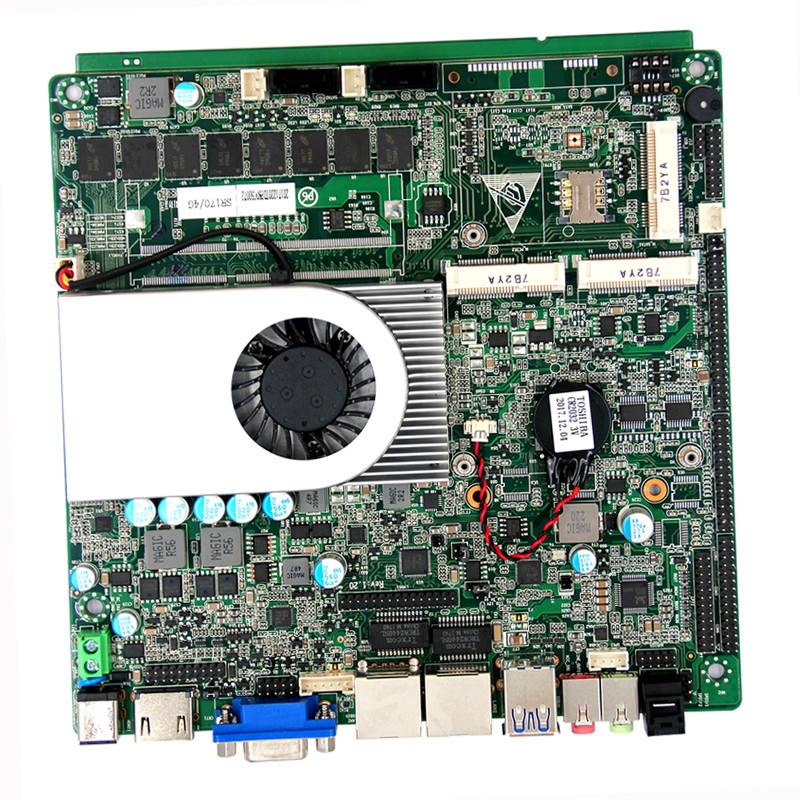

Broadwell i3-5005U i5-5200U i7-5500U ミニ itx 産業用マザーボード 6 com 2 lan POS メインボード オンボード 4GB メモリ
知らせ ：
お問い合わせの際は、次のモデルを選択できます。
ITX-P6522D-5TH-I3、オンボード Intel® Broadwell i3-5005U デュアル コア 4 スレッド 2.0 Ghz プロセッサ (または i3-5010U、2.1 Ghz)
ITX-P6522D-5TH-I5、オンボード Intel® Haswell-U i5-5200U デュアル コア 4 スレッド 2.2~2.7Ghz プロセッサ (または i5-5257U、2.7~3.1Ghz)
ITX-P6522D-5TH-I7、オンボード Intel® Haswell-U i7-5500U デュアル コア 4 スレッド 2.4~3.0Ghz プロセッサ (または i7-5557U、3.1~3.4Ghz)
主な機能
統合された Intel® Broadwell i3-5005U / i5-5200U / i7-5500U プロセッサー
シングルチャンネル DDR3L 1066/1333/1600MHz 最大 8GB
オンボード 2GB / 4GB DDR3L
統合インテル® HD グラフィックス 5500
LVDS + VGA、LVDS+HDMI、HDMI+VGA 同期または非同期ディスプレイをサポート
LVDS+VGA+HDMI 3 画面同期または非同期表示をサポート
6*コム
2*ギガビットLAN
5*USB2.0
2*USB3.0
2 * SATA3.0
1 * M-SATA スコケット
ミニITX 170×170mm
DC12V電源
保証1年
仕様
| プロセッサ | CPU | 統合インテル® Core™ 5番目モバイル Broadwell-U SoC i3/i5/i7 CPU |
| CPUパッケージ | BGA | |
| チップセット | Intel Haswell-U シリーズ SOC | |
| BIOS | EFI BIOS | |
| メモリー | 技術アーキテクチャ | シングルチャンネル DDR3L 1066/1333/1600MHz |
| 容量 | オンボード 2GB4GB DDR3L | |
| RAM スロット | 1x RAM スロット、最大。8GBのRAM | |
| ビデオ | グラフィックス コントローラー | Intel HD Graphics 5500(I3-5010U グラフィックカード) CPU関連のグラフィックカード |
| デュアル LVDS&EDP | デュアルチャネル 24 ビット LVDS から最大。解像度 1920 x 1200、最大 ED P サポート。解像度 3200*2000 (オプション) | |
| VGA | VGA 最大サポート 2048*1536 解像度 | |
| HDMI | HDMI(HDMI1.4)最大解像度:3200*2000@60HZ、4Kディスプレイをサポート。 | |
| デュアルディスプレイ | LVDS + VGA、LVDS+HDMI、HDMI+VGA 同期または非同期表示 | |
| 3 つのディスプレイ | LVDS+VGA+HDMI 3 画面同期または非同期表示をサポート | |
| I/O パネル ポート | ポート | 1*VGA、1*HDMI、1*LAN、4*USB3.0/1*MIC-OUT/LINE-OUT、1*SPDIF |
| 通信網 | コントローラ | 2*RTL8111E-V ギガビット イーサネット ポート、RJ45Port |
| オーディオ | コントローラ | Realtek HD ALC662 オーディオ デコーディング (左右チャンネル + マイク) |
| スーパーI/O | コントローラ | NCT6106D |
| ハードウェア コントローラ | ウォッチドッグタイマー | 0 ～ 255 秒、ウォッチドッグ ルーチンを提供 |
| クーラー | ファン付きアルミニウム合金ヒートシンク (自動および手動ファン速度調整をサポート) | |
| 入出力ポート | USB | 2*USB3.0 互換 USB2.0 / 1.1,5*USB2.0,max.サポート +5V/1A (2 つの LAN カードを選択する場合、3*USB2.0 を持っています) |
| シリアルポート | 4*RS-232、2*RS422/485、RS485 自動フロー制御をサポート (6*RS232 を選択可能) | |
| PS/2 | 1 * PS/2 ピンヘッダー | |
| タッチパネル | タッチスクリーンをサポート (4wire 5wire 8wire Mini-PCIE2 は USB シングルデバイスを使用できますが、タッチスクリーンは使用できません) | |
| GPIO | 8bit、サンプルコード、自由定義入力または出力、3.3V@24mA | |
| 拡張バス | ミニ PCle | 2*Mini-PCIe スロット、PCIe および USB デバイスをサポート (タッチスクリーンは使用可能、Mini-PCIE2 のみ PCIE 信号デバイスを使用可能) |
| 保管所 | SATA | 2*SATA3.0、6GB/秒の最大速度 |
| オンボード SSD&SATA HDD1 | オンボード SSD または SATA HDD1 (オプション) | |
| M-SATA | 1*Mini-PCIe M-SATA Scoket、SANDISK プロトコルをサポート、最大 6gb/s | |
| 電源 | パワータイプ | シングル DC 入力、DC12V、+/-5% |
| 消費電力 | 35W | |
| 作業環境 | 作業温度 | -20℃～+60℃ |
| 保管温度 | -40℃ ~ +85℃ | |
| 動作湿度 | 0% ～ 90% (結露なきこと) | |
| 保管湿度 | 0% ～ 90% (結露なきこと) | |
| フォームファクタ | サイズ | 170×170mm |
| 重さ | 0.5キロ |
アプリケーション:
工業生産管理
POS マシンのマザーボード
待ち行列マシンのマザーボード
自動販売機メインボード
キャッシャーコンピューターのマザーボード
銀行 ATM メインボード
キオスクのマザーボード
