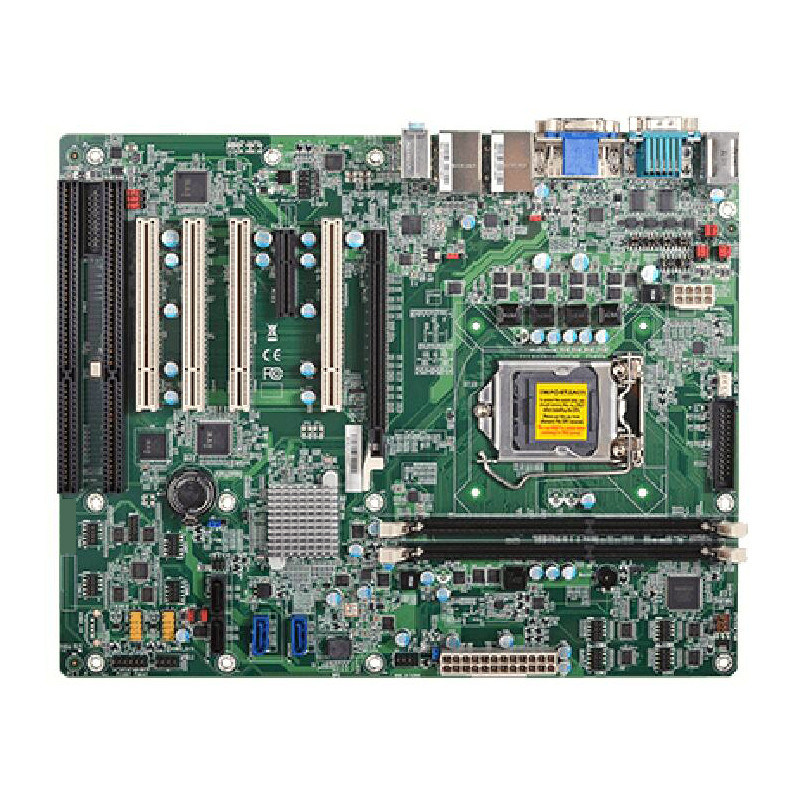

DFI HD620 インテル® H81 マザーボード 2 ISA スロット 10 COM デュアルLAN ATX インダストリアル メインボード

モデル番号 HD620-H81は,インテル® LGA1150 ATX マザーボードで,2*ISA,4*PCI,10*COM,10*USB,デュアルLAN,DFI ATX産業用マザーボード/ISAコンピュータ/サーバー用のマザーボード

詳細

LGA1150ソケット CPU,第4世代のインテルをサポート^®CoreTMCPU

--チップセット インテル^®H81

-- 16GB まで 2* DDR3 をサポート

--1* PCIe x16

--1 *PCIe x4 (x1信号)

--4 *PCI

--2* ISA

--1 *VGA

--1 *DVI-D

--2* ギガビット LAN

-10* COM

-10*USB: 2*USB 308 *USB 20

--4*SATA: 2 *SATA 3.02* SATA 20

--1* 平行

-- 寸法:ATX形状305mm (12") x 244mm (9.6")

仕様

プロセッサ

第4世代Intel® CoreTMプロセッサ,LGA 1150ソケット
Intel® CoreTM i7-4790S プロセッサ, 8M キャッシュ,4.0 GHz,65W
Intel® CoreTM i7-4770S プロセッサ, 8M キャッシュ, 3.9 GHz, 65W
Intel® CoreTM i7-4770TE プロセッサ, 8M キャッシュ, 3.3 GHz, 45W
Intel® CoreTM i5-4590S プロセッサ, 6M キャッシュ, 3.7 GHz, 65W
Intel® CoreTM i5-4590T プロセッサ, 6M キャッシュ, 3.0 GHz, 35W
Intel® CoreTM i5-4570S プロセッサ, 6M キャッシュ, 3.6 GHz, 65W
Intel® CoreTM i5-4570TE プロセッサ,4M キャッシュ 3.3 GHz 35W
Intel® CoreTM i3-4360 プロセッサ, 4M キャッシュ, 3.7 GHz, 54W
Intel® CoreTM i3-4350T プロセッサ, 4M キャッシュ, 3.1 GHz, 35W
Intel® CoreTM i3-4340TE プロセッサ,4Mキャッシュ,2.6 GHz,35W
Intel® CoreTM i3-4330 プロセッサ, 4M キャッシュ, 3.5 GHz, 54W
Intel® CoreTM i3-4330TE プロセッサ,4Mキャッシュ,2.4GHz,35W
インテル® ペンティウム® G3420 プロセッサ,3M キャッシュ,3.2 GHz,53W
Intel® Pentium® G3320TEプロセッサ,3Mキャッシュ,2.3GHz,35W
インテル® セレロン® G1820 プロセッサ, 2M キャッシュ, 2.7 GHz, 53W
インテル® セレロン® G1820TE プロセッサ, 2M キャッシュ, 2.2 GHz, 35W

チップセット

インテル® H81 チップセット

記憶力

2つの240ピンのDIMMで最大16GBのデュアルチャネルDDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

グラフィック

インテル® HDグラフィック

オープンGL 40DirectX 11 をインストールする1

1 x DVI-D
1 x VGA
DVI-D/VGA: 1920x1200 @ 60Hzまで解像度

拡張インターフェース

1 x PCIe x16 (第2世代)
1 x PCIe x4 (第2世代)
4 × PCI
2 x ISA

音声

オーディオコーデック リアルテック ALC886

イーサネットコントローラ

1 x インテル® 82574 PCIe (10/100/1000Mbps)
1 x インテル® I217LM (10/100/1000Mbps)

後部 I/O

2 x GbE (RJ-45)

2 × RS-232/422/485 (RS-232w/パワー) (DB-9)

2×USB30
4xUSB20

1 x PS/2 (ミニDIN-6)

1 x VGA
1 x DVI-D

音声:1 xラインアウト,1 xマイクイン,1 xラインイン

内部入力/出力

8 x RS-232 (2.0mmピッチ)

4 x USB 2.0 または 1 つの USB 2.0*

1 x 音声 (ラインアウト/マイクイン)
1 x S/PDIF

2 x SATA 3.0 (6Gb/sまで)
2 x SATA 2.0 (最大3Gb/s)

1 x 8 ビット DIO

ウォッチドッグタイマー

出力と間隔:システムリセット,ソフトウェアでプログラムできる 1 から 255 秒

TPM 要求に応じて利用可能

パワー

ATX パワー

8ピンのATX 12V電源
24ピンのATX電源

消費量

静止: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
マックス: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

RTC バッテリー:CR2032 コインセル

OS サポート

Windows XP プロフェッショナル x86 & SP3 (32ビット) (限定機能)
Windows 7 Ultimate x86 & SP1 (32ビット)
Windows 7 Ultimate x64 & SP1 (64ビット)
Windows 8 エンタープライズ x86 (32ビット)
Windows 8 エンタープライズ x64 (64ビット)


環境

温度

動作: 0~60°C
保存: -20°Cから85°C

湿度

動作:RH 5~90%
貯蔵: 5~90% RH

MTBF

43525°Cで517時間; 45°Cで253,313時間
計算モデル:Telcordia 2号,方法I ケース3
環境: GB,GC 土地は良性,制御されている

サイズ

ATX形状因子 305mm (12") x 244mm (9.6)

高さ

PCB:1.6mm
上側: 38.5mm
下側:4.4mm
