| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | VEGASHINE / OEM |
| モデル番号: | EC-P6801D-AP |
| 最小注文数量: | 1台 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3～10営業日 |
| 支払条件: | T/T、ウエスタンユニオン、マネーグラム |
| 供給の能力: | 1 か月あたりの 1000 単位 |
| CPU: | Apollo lake シリーズ プロセッサー (N3350/N4200/J4205) | 羊: | DDR3 2GB/4GBのRAMの上 |
|---|---|---|---|
| 画面: | LVDS/EDP/VGA/HDMI、LVDS/eDP+VGA+HDMI | イーサネット: | 1*ギガビットLAN |
| COM: | 6*COM （5*RS-232、1*RS-485/RS-422） | 使用する: | 8*USB2.0 |
| 力: | 8-36V電源 | サイズ: | 150×115mm |
| ハイライト: | 3.5" マザーボード 4GB RAM、3.5" マザーボード N3350、N4200 マザーボード 4GB RAM,3.5" Motherboard N3350,N4200 Motherboard 4GB Ram |
||

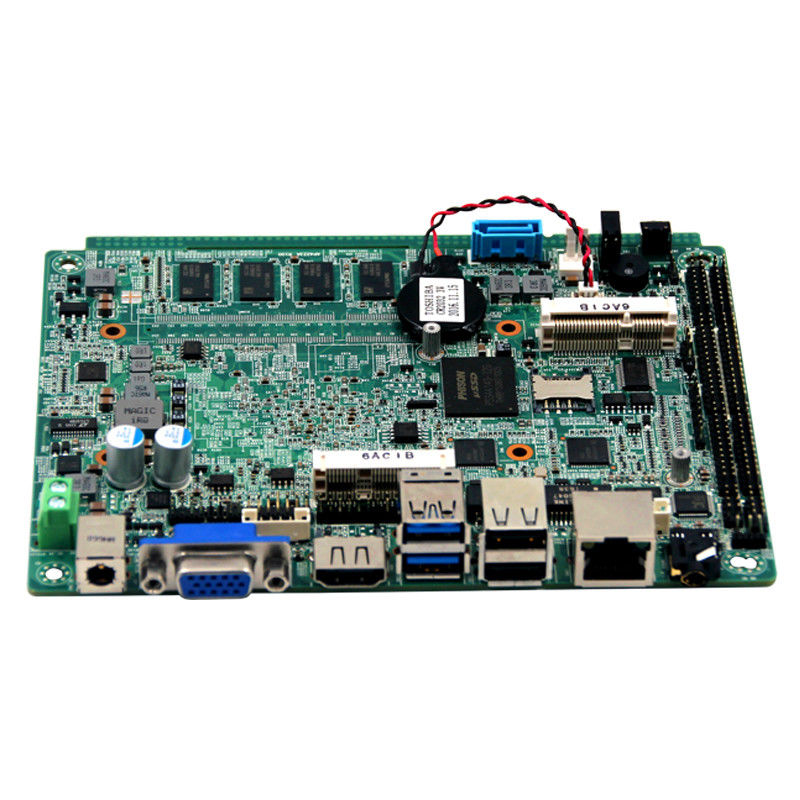

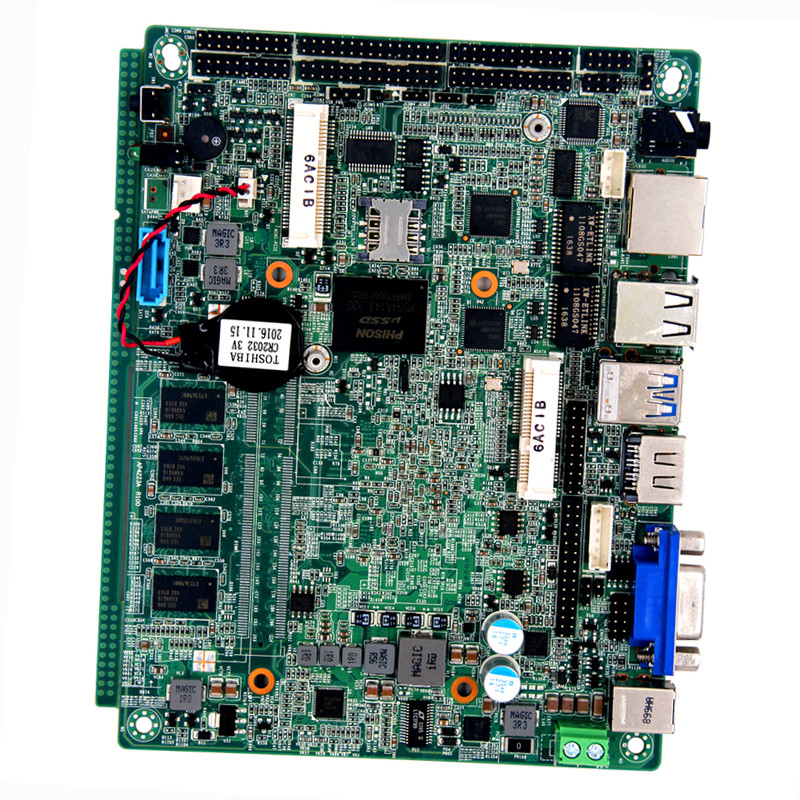

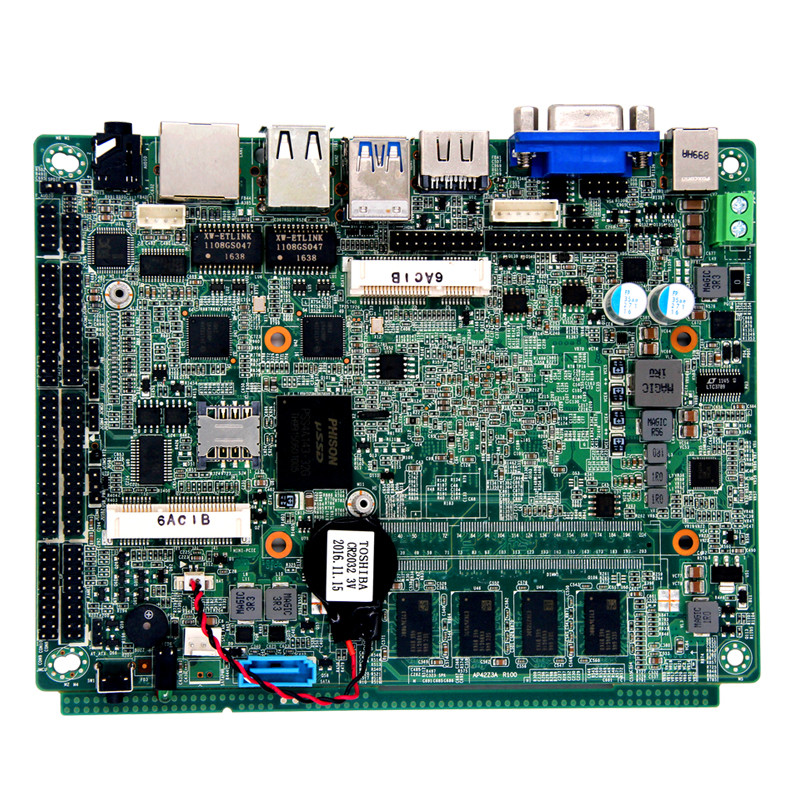

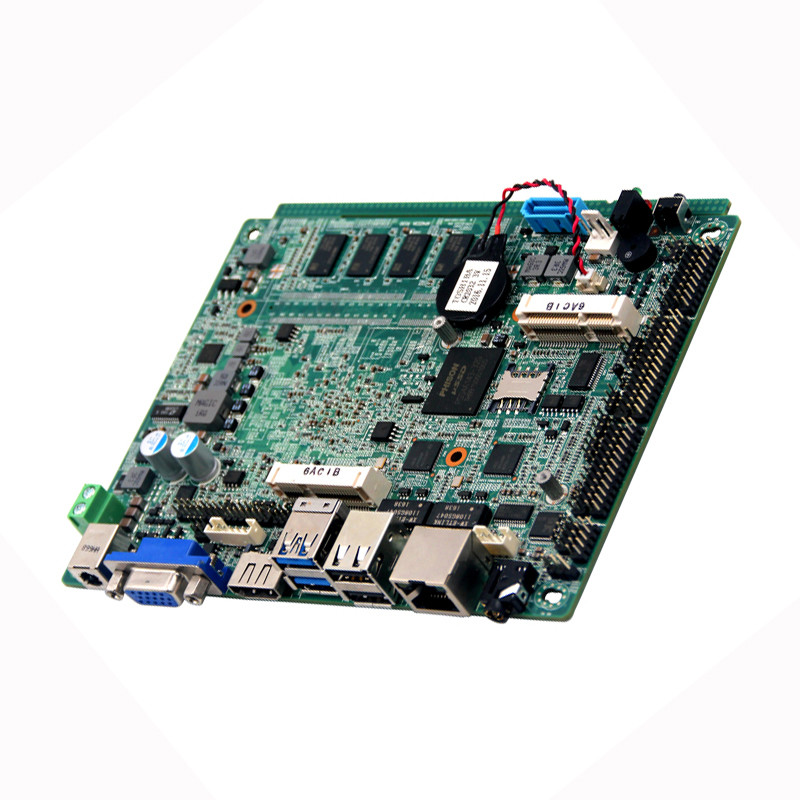

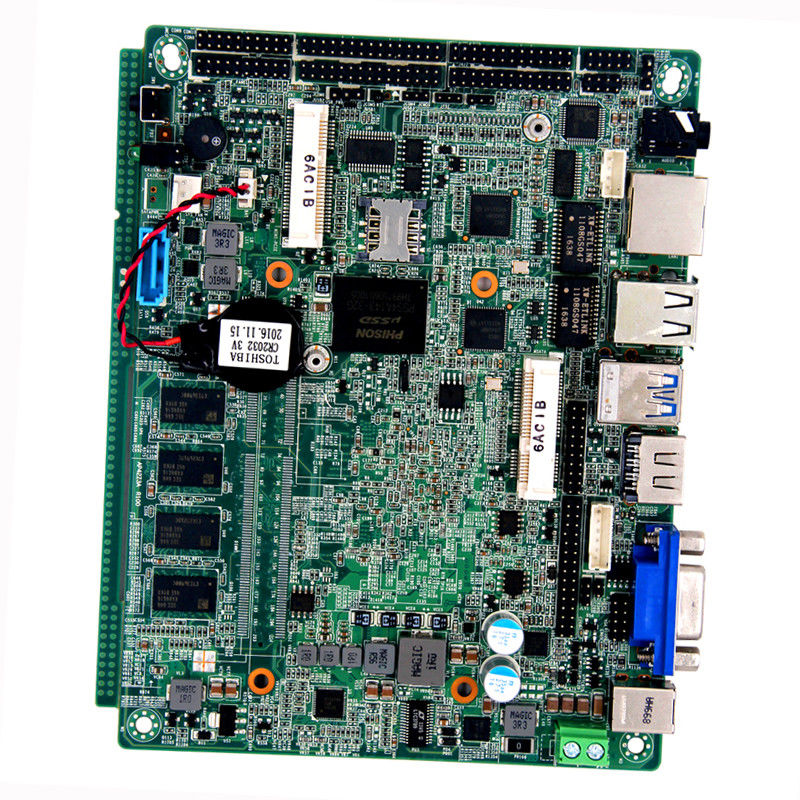

Apollo Lake N3350/N4200/J4205 CPU 3.5" インダストリアル X86 マザーボード オンボード 4GB RAM
知らせ：
お問い合わせの際は、次のモデルを選択できます。
EC-P6801D-AP-E3940、統合インテル Atom® プロセッサーアポロ湖E3940 クアッドコア 4 スレッド 1.6~1.8Ghz
EC-P6801D-AP-J3455 、統合インテル Celeron® プロセッサーアポロ湖J3455 クアッドコア 4 スレッド 1.5~2.3Ghz
EC-P6801D-AP-J4205、統合インテル Pentium® プロセッサーアポロ湖J4205 クアッドコア 4 スレッド 1.5~2.6Ghz
EC-P6801D-AP-N3350、統合インテル Celeron® プロセッサーアポロ湖N3350 デュアルコア 2 スレッド 1.1~2.4Ghz
EC-P6801D-AP-N3450、統合インテル Celeron® プロセッサーアポロ湖N3450 クアッドコア 4 スレッド 1.1~2.2Ghz
EC-P6801D-AP-N4200、統合インテル Pentium® プロセッサーアポロ湖N4200 クアッドコア 4 スレッド 1.1~2.5Ghz
Apollo Lake N3350/N4200/J4205 CPU 3.5" 組み込み産業用 X86 マザーボード オンボード 4GB RAM
主な機能
統合された Apollo lake シリーズ プロセッサ (N3350/N4200/J4205)
オンボード DDR3 2GB/4GB RAM
オンボード 32/64/128G SSD (オプション)
LVDS / Edp / VGA / HDMI ディスプレイをサポート
ダブルディスプレイ同期または非同期ディスプレイをサポート
トリプル LVDS/eDP+VGA+HDMI 非同期または同期をサポート
1 * ギガビット LAN
8*USB2.0
5*RS-232、1*RS-485/RS-422
1 * ミニ SATA
1 * SATAIII
1 * GPIO ヘッダー
アルミ製ヒートシンク (ファンまたはファンレス)
シングル DC ワイドレンジ電圧 8-36V 電源
サイズ: 150*115mm (3.5インチマザーボード)
仕様
| プロセッサ | CPU |
Apollo lake シリーズプロセッサー (N3350/N4200/J4205) |
| CPUパッケージ | BGA | |
| チップセット | Apollo lake SOC チップセット | |
| 羊 | 技術アーキテクチャ | シングルチャンネル DDR3 1066/1333/1600/1866MHz |
| 容量 | 2GB / 4GB DDR3 | |
| RAM スロット | 1* RAM スロット オプション 最大。8Gb RAMをサポート | |
| グラフィックコントローラー | インテル HD グラフィックス | |
| ビデオ | ||
| LVDS または EDP | LVDS サポート デュアル チャネル 8 ビット、最大。解像度: 1920*1200 | |
| (オプション) | EDPマックス。解像度 4096*2160 | |
| VGA | 最大。解像度:2048x1536 | |
| HDM(Ⅰ) | 最大。解像度:4096*2160 | |
| ダブルディスプレイ | VGA+HDM(I) VGA+LVDS LVDS+HDM(I) 非同期または同期 | |
| トリプルディスプレイ | トリプル LVDS+VGA+HDM(I) 非同期または同期をサポート | |
| 保管所 | SATA | 1*標準 SATAIII スロット、最大転送速度は 6GB/秒 |
| M-SATA | 1* M-SATA Scoket、SANDISK プロトコルをサポート、最大速度は 6Gb/s | |
| SSD | 32/64/128G (オンボード オプション) | |

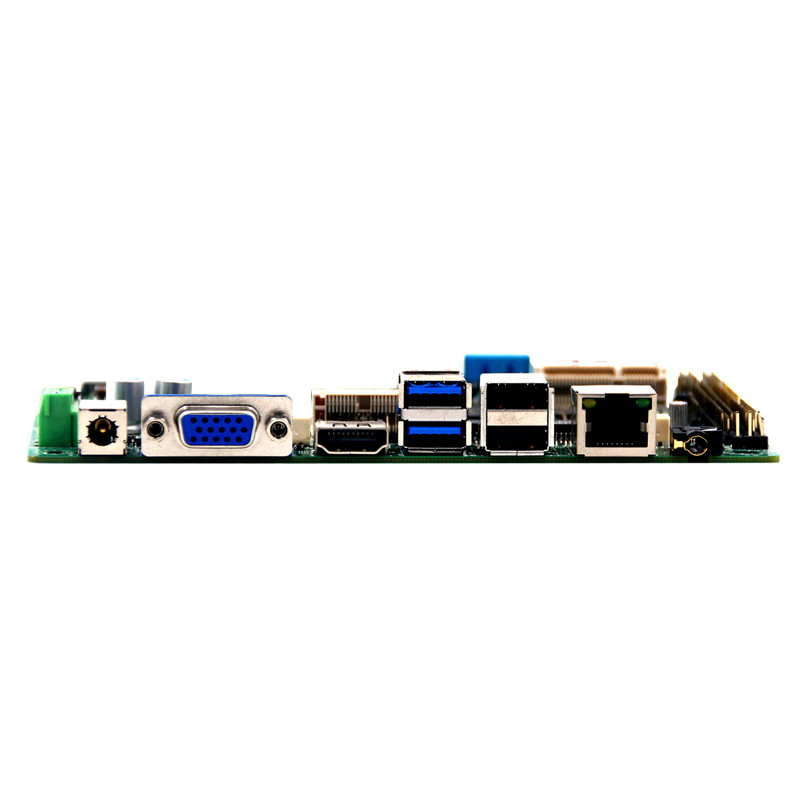

| 入出力 | ポート | 1*VGA 1*HDM(I) 1*USB3.0 3*USB2.0 1*RJ45 1000M LAN 1*LINE OUT |
| 通信網 | コントローラ | 1* Intel I211AT 1000M LAN (デュアル LAN または 4* USB オプション) |
| オーディオ | コントローラ | HD ALC662 オーディオ コントローラー (左右チャンネル + マイク) |
| スーパーI/O | コントローラ | IT8786E |
| 入出力 | USB | 8*USB2.0、最大。対応電流 +5V/1A |
| COM | 5*RS-232、1*RS422/485 オプション、RS485 サポート自動フロー制御 | |
| LPT | 1 * LPT ピン | |
| PS/2 | 1 * PS/2 ピン | |
| タッチパネル | 抵抗膜式タッチパネル対応 4/5/8線 | |
| GPIO | 4in/4out、サンプル コード オプションおよび自由定義入力または出力ピンは 3.3V@24mA 電流をサポート | |
| 拡張バス | ミニ PCle | 1*ミニ PCE スロット、USB および PCIE デバイスをサポート |
| BIOS | EFI BIOS | |
| 電源 | パワータイプ | 8～36Vの広範囲電圧入力 |
| 消費電力 | 20W | |
| ウォッチドッグ | タイマー | 0 ～ 255 秒、サンプル コード オプション |
| クーラー | ファン付きまたはファンなしのアルミニウム製ヒートシンク |
